Ak ste už zateplili alebo sa len chystáte na zateplenie vašej stavby určite budete chcieť na fasádu upevňovať nejaké funkčné alebo dekoračné predmety napr. svetlo, pohybové senzory, domové čísla, držiaky na hadice, TV/wi-fi antény, klimatizácie, zábradlia alebo markízy. Otázky spojené s upevňovaním do kontaktných zatepľovacích systémov (ETICS) riešime veľmi často a preto si táto téma zaslúži samostatnú kapitolu v našom katalógu. Základné požiadavky na upevňovanie do zateplených fasád sú:
Pre stredne ťažké predmety alebo také predmety, ktoré sú vystavené namáhaniu alebo chveniu (poštové schránky, držiaky záhradných hadíc, wi-fi antény, menšie klimatizačné jednotky) je určený systém TherMax Junior 8 a10. Pomocou univerzálnej plastovej hmoždinky UX sa Thermax Junior ukotví do nosného muriva tak aby plastový thermo-kužeľ lícoval zarovno s fasádou. Podľa zvolenej varianty môžete použiť na upevnenie predmetu skrutku s metrickým závitom alebo drevo-skrutku. Plastový thermo-kužeľ zaručuje upevnenie s prerušeným tepelným mostom a dištančnú montáž tzn. zabraňuje poškodeniu samotnej fasády.
TherMax Junior je dostupný v dvoch priemeroch – TherMax 8 a TherMax 10 v rôznych dĺžkach, ktoré umožňujú prekonať hrúbku izolácia až do 220mm. Varianty nie sú dĺžkovo univerzálne takže pred zakúpením TherMaxu Junior musíte poznať hrúbku izolantu v mieste plánovaného upevnenia a majte na pamäti, že pod izolantom je ešte vrstva lepidla v hrúbke 10-20mm, ktorú je nutné pripočítať k užitočnej dĺžke tfix, teda do celkovej dĺžky nenosných vrstiev. Mechanické upevnenie do nosného muriva je natoľko spoľahlivé aby prenieslo v ohybe 15 až 20kg - viď. tabuľka zaťaženia. Garantovaná únosnosť v ťah závisí type a pevnosti kotevného muriva.
Na upevňovanie ťažších bremien je vhodný väčší Thermax 12 a16. Je výrazne robustnejší a do nosného muriva alebo betónu je ukotvený pomocou univerzálnej chemickej malty napr. FIS V Plus alebo FIS VL. Vonkajší upevňovací prvok je nerezový závitový kolík M12 zatiaľ čo nosné kotevné tyče sú z pevnostnej pozinkovanej ocele (možnosť aj nerezovej varianty).
Keďže TherMax 12 a16 je vo väčšine prípadov namáhaný hlavne v ohybe s narastajúcou hrúbkou izolácie únosnosť postupne klesá. Bližšie informácie o únosnostiach nájdete v brožúre alebo tabuľke zaťaženia. Systém TherMax 12 a 16 je sofistikovaný spôsob dodatočného kotvenia do zateplenej fasády a aj keď na prvý pohľad nie je jeho montáž úplne jednoduchá tak ju zvládne každý skúsenejší remeselník alebo domáci majster s bežným náradím.
Obrázok napovie veľa a video ešte viac a preto nebudem popisovať montáž TherMaxu 12 a 16 v tomto článku a odporúčam pozrieť video (vpravo???). Zdôrazním len pár pravidiel, ktoré je nutné dodržať:

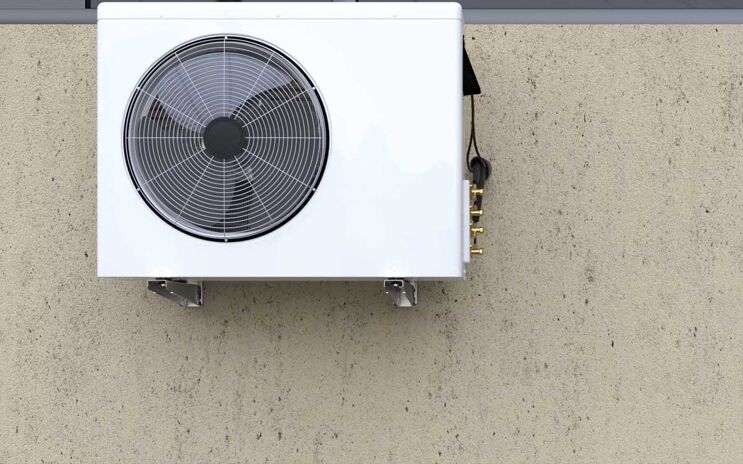

TherMax 12 a 16 je vhodný na kotvenie markíz, vonkajších klimatizačných jednotiek, menších prístreškov alebo zábradlí. Nie vždy vám môže upevňovací kolík M12 vyhovovať a preto ponúkame v rámci príslušenstva redukované kolíky so závitoim M10 a M8. Technické poradenstvo fischer vám je samozrejme k dispozícii ak vám nebude niečo jasné alebo sa budete chcieť o niečom poradiť.
Špirálové hmoždinky FID II a FID II Plus dokážu bezpečne upevniť ľahké predmety ako sú vonkajšie svietidlá, pohybové senzory, domové čísla, tabule s názvom ulíc atď. Telo hmoždinky tvorí driek s otvorom pre skrutku obtočený robustnou špirálou, ktorá sa zareže do izolačnej dosky a vďaka kompaktnej fasádnej vrstve a tuhosti izolantu dokáže preniesť 5 – 10kg
FID II je dlhá 50mm a jej golier má priemer len 18mm takže umožňuje elegantne upevnenie aj menších predmetov. Je vhodná na upevňovanie do omietnutých fasádnych izolácií z EPS, XPS, minerálnej vaty aj drevo-vlákna. Jej ostrá špička sa zavŕta do tenkovrstvej omietky bez predvŕtania. V prípade aplikácie cez hrubšiu omietku alebo 2-krát vystuženú odporúčam túto predvŕtať vrtákom pr. 6-8mm. Pri aplikácii je najlepšie použiť AKU skrutkovač s nástavcom Torx 40 a variabilne skrutku s priemerom od 3,5 – 4,5mm. Pozor na dĺžku skrutky – maximálna hĺbka zaskrutkovania do hmoždinky je len 35mm a neprechádza hmoždinkou ako je to v prípade štandardných hmoždiniek.
Golier FID II Plus má mierne vetší priemer – 28mm a celková dĺžka hmoždinky je 80mm. Základní princíp fungovania sa od menšej hmoždinky príliš nemení – rovnaký AKU skrutkovač, rovnaký nástavec. Únosnosť je však vyššia a výrazne je ju možné zvýšiť za pomoci vhodnej expanznej PU zložky. Tou je buď bežná montážna PU pena alebo Tekutá hmoždinka Fill&Fix fischer. Nie veľké množstvo vstreknete do otvoru pre skrutku a chemická zložka pomocou vlastnej expanzie penetruje otvormi do izolantu a spevní jeho štruktúru. Tento mechanizmus funguje spľahlivo v polystyréne ale významný efekt má hlavne v minerálnej vate.
Do hmoždinky FID II Plus, môžete variabilne použiť skrutky s priemerom od 4,5 – 6,0 mm a hĺbka zaskrutkovania ja najviac 60mm.
Nemôžem zabudnúť na variantu hmoždinky do izolácie označenú FID-R. Ide o masívnu špirálu, ktorá sa zareže do izolačnej dosky. Na rozdiel od predošlých špirálových hmoždiniek FID II je skombinovaná s viacnásobne pozinkovanou kombi-skrutkou M10 pripravenou na upevnenie objímky s vnútorným metrickým závitom alebo čohokoľvek iného. Ale pozor žiadne dynamické namáhanie a väčšie zaťaženie! Hmoždinka je vybavená krytkou, ktorá má na spodnej strane tesniacu penu proti prieniku dažďovej vody. Na aplikáciu je ideálne použiť AKU skrutkovač s nástavcom Torx 25. Nízka matica, ktorá je súčasťou dodávky slúži na pritlačenie tesniacej krytky o fasádu.
Použitie izolačnej skrutky FID-Z nie je nijako zložité. Slúži na upevňovanie krycích plechov, plastových líšt a iných klampiarskych výrobkov prievlačným spôsobom montáže priamo do izolantu bez predvŕtania. Je vyrobená z hliníkovej zliatiny takže nepodlieha korózii a v plochej hlave je stabilná uťahovacia drážka Torx 30. Skrutka je vybavená gumenou podložkou, ktorá utesní priestor pod hlavou a zabráni prieniku dažďovej vody.
Pri nákupe materiálu potrebného na upevňovanie do zateplených fasád berte do úvahy aký efekt bude mať prípadná korózia kovových prvkov. Preto vám radím - používajte vždy len nerezové skrutky, závitové tyče a kovové prvky aby vaša práca za rok, dva nevypadla napríklad tak ako na obrázku vedľa.
