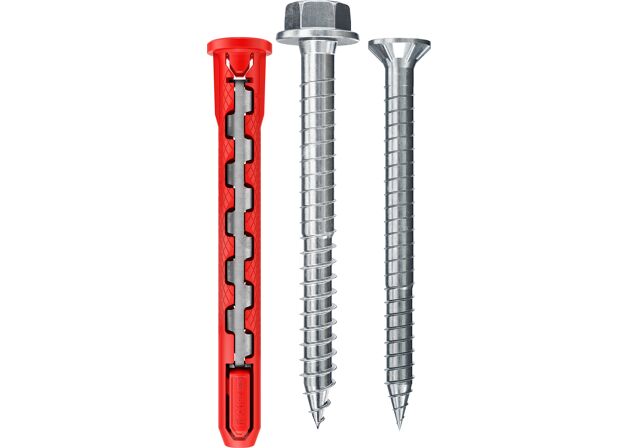

HybridPower. Plast sa spojil s oceľou. Výkonný, jednoduchý a bezpečný.

HybridPower

Systém fischer HybridPower jedinečným spôsobom spája výhody klasickej plastovej kotvy s bezpečnosťou oceľovej kotvy. Vďaka kombinácii oboch materiálov sa HybridPower montuje ako klasická plastová kotva a môže sa používať vo všetkých stavebných materiáloch. Zároveň ponúka vysokú nosnosť a bezpečné ukotvenie aj v prípade požiaru.

Varianty produktov

Stiahnutie obrazových údajov

Varianty produktov

6 Variant (varianty) produktu

Priemer vrtáku

Dĺžka hmoždinky

Min. hĺbka vŕtaného otvoru pri prievlačnej montáži

Rozmer skrutky

Min. hĺbka vyvŕtaného otvoru

Min. kotevná hĺbka

Priemer vrtáku ( d₀ )	10 mm
Dĺžka hmoždinky ( l )	90 mm
Min. hĺbka vŕtaného otvoru pri prievlačnej montáži ( h₂ )	90 mm
Rozmer skrutky ( d_s x l_s )	7,0x89 mm
Min. hĺbka vyvŕtaného otvoru ( h₁ )	90 mm
Min. kotevná hĺbka ( h_ef )	70 mm
Max. hrúbka upevňovaného predmetu ( t _fix )	10 mm
Pohon	TX40 / SW 13
Rozmer kľúča	13 mm
Obsah	4 x HybridPower 10 x 90 4 x Hexagonal head screw 7,0 x 89
Balenie	4 St.
Obal	Blister
GTIN (EAN-Code)	4048962568837

Priemer vrtáku ( d₀ )	10 mm
Dĺžka hmoždinky ( l )	90 mm
Min. hĺbka vŕtaného otvoru pri prievlačnej montáži ( h₂ )	90 mm
Rozmer skrutky ( d_s x l_s )	7,0 x 89 mm
Min. hĺbka vyvŕtaného otvoru ( h₁ )	90 mm
Min. kotevná hĺbka ( h_ef )	70 mm
Max. hrúbka upevňovaného predmetu ( t _fix )	10 mm
Pohon	TX40 / SW 13
Rozmer kľúča	13 mm
Obsah	10 x HybridPower 10 x 90 10 x Hexagonal head screw 7,0 x 89
Balenie	10 St.
Obal	Krabička
GTIN (EAN-Code)	4048962565072

Priemer vrtáku ( d₀ )	10 mm
Dĺžka hmoždinky ( l )	90 mm
Min. hĺbka vŕtaného otvoru pri prievlačnej montáži ( h₂ )	90 mm
Rozmer skrutky ( d_s x l_s )	7,0x87 mm
Min. hĺbka vyvŕtaného otvoru ( h₁ )	90 mm
Min. kotevná hĺbka ( h_ef )	70 mm
Max. hrúbka upevňovaného predmetu ( t _fix )	10 mm
Pohon	TX40
Rozmer kľúča	—
Obsah	4 x HybridPower 10 x 90 4 x Countersunk head screw 7,0 x 87
Balenie	4 St.
Obal	Blister
GTIN (EAN-Code)	4048962568844

Priemer vrtáku ( d₀ )	10 mm
Dĺžka hmoždinky ( l )	90 mm
Min. hĺbka vŕtaného otvoru pri prievlačnej montáži ( h₂ )	90 mm
Rozmer skrutky ( d_s x l_s )	7,0 x 87 mm
Min. hĺbka vyvŕtaného otvoru ( h₁ )	90 mm
Min. kotevná hĺbka ( h_ef )	70 mm
Max. hrúbka upevňovaného predmetu ( t _fix )	10 mm
Pohon	TX40
Rozmer kľúča	—
Obsah	10 x HybridPower 10 x 90 10 x Countersunk head screw 7,0 x 87
Balenie	10 St.
Obal	Krabička
GTIN (EAN-Code)	4048962568370

Prezerané 6 z 6 variantov

Výhody

HybridPower sa dá rýchlo a jednoducho nainštalovať, rovnako ako bežná plastová hmoždinka. Dá sa zasunúť ručne a nie sú potrebné žiadne špeciálne nástroje ani momentový kľúč.
Vďaka kovovému komponentu hmoždinka prenesie aj ťažké zaťaženia a ponúka vysokú nosnosť a dodatočnú bezpečnosť.
HybridPower je univerzálne použiteľný a dá sa použiť v plných aj dutých stavebných materiáloch. Flexibilný plast sa rozpína v akomkoľvek stavebnom materiáli.
Kovový komponent odoláva aj požiaru a poskytuje certifikovanú bezpečnosť v prípade požiaru.
Univerzálna hlava hmoždinky umožňuje použitie pri prievlačnej aj predsadenej montáži, čo ponúka maximálnu flexibilitu použitia.
Montážny bod sa dá kedykoľvek uvoľniť jednoduchým odstránením skrutky.

Aplikácia

Držiaky na TV
Hrazdy na cvičenie
Poličky
Závesné kuchynské skrinky
Šatníkové skrine
Osvetlenie
Drevené laty
Kovové konzoly
Kovové podpery
Klimatizácie
Upevnenia pre vodoinštaláciu a kúrenie

Stavebné materiály

Betón
Plná tehla
Plná vápenno-piesková tehla
Vertikálne dierovaná tehla
Dutinová vápenno-piesková tehla
Pórobetón

Podrobné informácie o stavebných materiáloch nájdete v schválení. Ďalšie dokumenty nájdete v časti https://www.fischer.de/sdb.

Schválenia

25-005-2(0)

Princíp funkcie / montáž

HybridPower je vhodný na predsadenú aj prievlačnú montáž.
Hmoždinka sa ručne alebo niekoľkými ľahkými údermi kladiva zatlačí priamo do otvoru a potom sa sa pri zaskrutkovaní skrutky rozoprie do stavebného materiálu.
Na drevené konštrukcie sa odporúčajú skrutky so zapustenou hlavou.
Na kovové konštrukcie sa odporúčajú skrutky so šesťhrannou hlavou.

Pre-positioned installation HybridPower T

1 / 6

Pre-positioned installation HybridPower FUS

1 / 6

Push-through installation HybridPower T

1 / 6

Push-through installation HybridPower FUS

1 / 6
