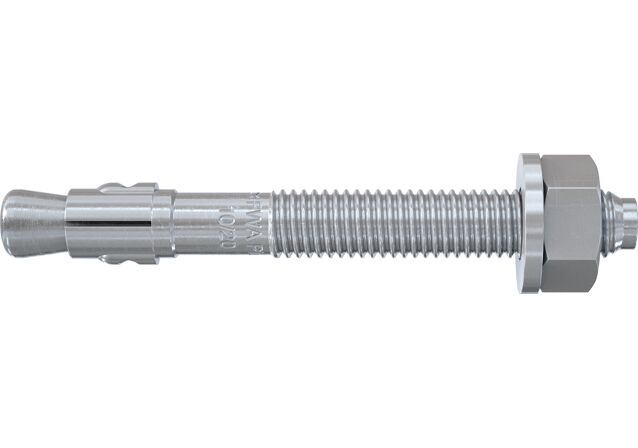

fischer svorníková kotva FWA Plus 12/20 galvanicky pozinkovaná

Name: fischer svorníková kotva FWA Plus 12/20 galvanicky pozinkovaná
Brand: fischer

Varianty produktov

CAD dáta

Stiahnutie obrazových údajov

Hlavné funkcie

ETA možnosť 7 pre nekvôli betonové podklady zabezpečuje vysoký štandard kvality
Najvyššie nosné kapacity pri štandardnej hĺbke kotvenia
Komplexná ponuka M8 - M16 v pozinkovanej ocele
Rýchla a jednoduchá inštalácia pomocou nastvovacieho nástroja FA-ST II

Ekonomické riešenie upevnenia so schválením ETA pre betón bez trhlín

Výhody

ETA možnosť 7 pre nekontrolovaný betón zabezpečuje vysoký štandard kvality.
So štandardnou hĺbkou kotvenia dosahuje FWA Plus najvyššiu nosnosť. To znamená menej upevňovacích bodov a menšie kotviace dosky.
Úderová kolík chráni závit pred poškodením a zabezpečuje rýchlu inštaláciu a odstránenie príslušenstva.
Komplexný sortiment M8 - M16 v pozinkovanej oceli umožňuje širokú škálu vnútorných upevnení.
Rýchla a jednoduchá inštalácia je možná s pomocou nastavovacieho nástroja FA-ST II.

fischer FWA Plus kotva na skrutky je ekonomické riešenie upevnenia pre stredné a nízke zaťaženia v nezlomenom betóne. Kotva na skrutky je dostupná v rozmeroch M8 - M16, z pozinkovanej ocele a má ETA schválenie.

Princíp funkcie / montáž

FWA Plus je vhodný na predinštaláciu a push-through inštaláciu.
Keď sa matica dotiahne, kužeľová skrutka sa zatiahne do expanzného klipu a upevní ho proti stene vŕtacej diery.
Keď sa dosiahne stanovený krútiaci moment, kotva sa nastaví v súlade s certifikáciou.
Pre sériovú inštaláciu odporúčame používať nástroje na nastavenie kotvy FABS alebo FA-ST II.

Installation FWA Plus push-through installation

1 / 5

Osvedčenie ETA
Priemer vrtáku( d₀ )	12 mm
Max. hrúbka upevňovaného predmetu( t _fix )	20 mm
Min. hĺbka vŕtaného otvoru pri prievlačnej montáži( h₂ )	120 mm
Min. kotevná hĺbka( h_ef )	70 mm
Závit( Ø x Dĺžka )	M12 x 76 mm
Dĺžka kotvy	118 mm
Podložka U (vonkajší priemer x sila)	24 x 2,5 mm
Rozmer kľúča	19 mm
Uťahovací moment( T_inst )	35 N·m
Balenie	20 St.
GTIN (EAN-Code)	4048962528701
