Art.-Nr. 522835

GTIN (EAN-Code): 4048962181876

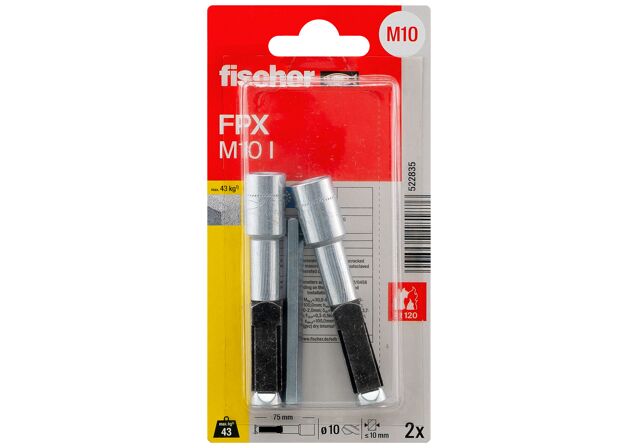

fischer kotva do pórobetónu FPX-I M10 SB

Name: fischer kotva do pórobetónu FPX-I M10 SB
Brand: fischer

Produktvarianten

Stiahnutie obrazových údajov

Hlavné funkcie

Prvá schválená kovová kotva pre pórobetón.
Vysoká únosnosť: Vďaka expanzným krídelkám v materiály, kotva vytvára rozpernú expanziu v materiály. To šetrí upevňovacie body.
Jednoduchá a úsporná inštalácia bez prídavného nastavovacieho nástroja.
Žiadna rotácia kotvy.
Automatické nastavenie zabezpečuje maximálnu bezpečnosť.

Výkonná kotva s vnútorným závitom a unikátnou štvorsmernou rozpernou zónou pre upevnenie do pórobetónu

Výhody

Kotvu FPX-I je možné ľahko aktivovať šesťhranným imbusovým kľúčom pomocou aku skrutkovača alebo račne. Vďaka tomu je zaistený najvyšší komfort pri montáži.
Riadená deformácia expanznej časti pri montáži šesťhranným kľúčom zaisťuje bezpečnú a ľahkú montáž.
Jedinečná expanzia kotvy FPX-I do štyroch strán a hranatý tvar jej expanzných častí zabraňuje pretočeniu kotvy v otvore a zaisťuje tak vysokú ťahovú a šmykovú únosnosť, čo vedie ku nižšiemu počtu kotevných bodov.
Uvoľnenie šesťhranného uťahovacieho nástavce z uťahovacej drážky garantuje automatickú kontrolu správnej inštalácie kotvy.
FPX-I je prvá oceľová kotva schválená pre použití do pórobetónu, navyše s certifikovanou požiarnou odolnosťou. Je ju možné teda použiť pre upevnenie s vyššími nárokmi na bezpečnosť.

fischer kotva do plynosilikátu FPX-I je vyrobená z galvanicky zinkovanej ocele. Do vyvŕtaného otvoru sa osadí niekoľkými údermi kladivom bez nutnosti čistenia otvoru. Kotva sa aktivuje pomocou šesťhranu račňou alebo AKU skrutkovačom. Kužeľ sa vťahuje do rozperného plášťa. Štyri krídelká vytvoria zadní rez. Po dosiahnutí správnej miery rozoprenia sa šesťhran sám uvoľní z uťahovacej drážky. fischer kotva do plynosilikátu FPX-I je vhodná na upevnenie závesných stropov, zábradlí či kuchynských skriniek do plynosilikátu.

Aplikácia

Závesné podhľady
Káblové trasy
Potrubné vedenie
Vzduchotechnické potrubia
Zábradlie / madlá
Televízne konzoly
Kuchynské skrinky
Dištančné montáže

Stavebné materiály

Schválené pre:

Pórobetón s pevnosťou v tlaku 2 až 7 N/mm²
Pórobetónové stenové a stropné panely s pevnosťou v tlaku 3.3 až 4.4 N/mm²
Murivo z pórobetónu pokryté napr. omietkou, obkladom či tapetou a pod.

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

ETA-12/0456
DoP No. 0270

Princíp funkcie / montáž

Kotva FPX-I s vnútorným závitom je vhodná pre predsadenú montáž.
Predvŕtanie otvoru pre kotvu uľahčuje osadenie kotvy, hlavne v materiáloch vyššej pevnosti. Čistenie otvoru nie je potrebné.
Pri uťahovaní imbusovým kľúčom je kužeľ vťahovaný do hranatej expanznej zóny. Pórobetón sa deformuje účinkami expanzných síl, ktoré tak vytvoria podrezaný otvor.
Pri dosiahnutí optimálneho rozoprenia sa uťahovací imbusový nástavec sám uvoľní zo záberu s vnútorným šesťhranom.

Installation FPX-I

1 / 5

ETA - Európske technické posúdenie

pdf, ETA-12/0456

European Technical Assessment for fischer aircrete anchor FPX-I - Metal expansion fastener for use in autoclaved aerated concrete

Erstellt am 19. 07. 2019

DOP - Vyhlásenie o parametroch

pdf, DoP No. 0270

Declaration of Performance for fischer Aircrete Anchor FPX-I (Metal expansion fastener for use in autoclaved aerated concrete)

Erstellt am 15. 01. 2021

Zaťaženie

pdf,

Aircrete anchor FPX-I - Permissible loads and required component dimensions in cracked and non-cracked aerated concrete wall and slab plates.

Zaťaženie

pdf,

Aircrete anchor FPX-I - Permissible loads and required component dimensions in aerated concrete masonry.

Osvedčenie ETA
Priemer vrtáku ( d₀ )	10 mm
Dĺžka kotvy	75 mm
Min. hĺbka zaskrutkovania ( l_E,min )	10 mm
Max. hĺbka zaskrutkovania ( l_E,max )	15 mm
Min. kotevná hĺbka ( h_ef )	70 mm
Min. hĺbka vyvŕtaného otvoru ( h₁ )	95 mm
Obsah	2 x FPX M10 I, 1 x montážny prípravok
Obal	Blister
Balenie	2 St.
GTIN (EAN-Code)	4048962181876
