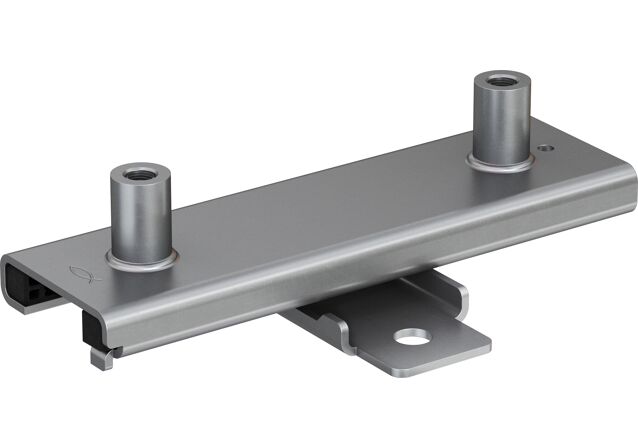

fischer Klzné uloženie FASM2 M10/12 nerezová oceľ A4

Name: fischer Klzné uloženie FASM2 M10/12 nerezová oceľ A4
Brand: fischer

Varianty produktov

Stiahnutie obrazových údajov

Hlavné funkcie

Požiarna správa podľa MLAR R30 až maximálne R120.
Použitie ako vertikálny alebo zavesený posuvník.
Možný posuvný chod 100 alebo 150 mm.
Kompatibilné s kanálovými systémami FUS a FMS.

Stredný axiálny posúvač s jednoduchým alebo dvojitým montážnym a kombinovaným pripojovacím závitom

Výhody

Požiarna testovacia správa podľa MLAR R30 až R120 minút je zárukou nezávisle potvrdenej bezpečnosti výrobku.
FASM možno použiť na podopretie aj zavesenie potrubia alebo ako vodidlo pre zvislé potrubia.
Nízky koeficient trenia.
Predĺžený posun a stabilné vodidlové lišty zaručujú vysokú funkčnosť výrobku.
FASM možno upevniť na lišty FUS aj FMS jedným alebo dvoma skrutkami.
Kompenzáciu rozmerových zmien v dvoch smeroch možno dosiahnuť upevnením FASM na krížovú kĺzavú spojku FCSM alebo na druhé kĺzavé uložisko FASL 2 M10.

FASM je určené na kompenzáciu rozmerových zmien u potrubia do priemeru DN 150. Maximálny posun je 100 mm / 150 mm a garantovaná nosnosť do 3,0 kN. Upevňovacia matica má vnútorný kombinovaný závit M10/M12 a možno ju použiť na zavesenie aj podopretie potrubia. S povrchovou úpravou galvanickým pozinkovaním je vhodné do vnútorných priestorov. Pridanou hodnotou výrobku je jeho požiarna certifikácia.

Vlastnosti

Materiál: nerezová oceľ A4
Materiál sklzu: polyamid vystužený sklennými vláknami
Teplotná kapacita: -30 °C až +130 °C

Protipožiarny test report	Áno
Pripojovací závit ( A )	M10 / M12
Dĺžka	220 mm
Šírka ( B )	140 mm
Výška ( H )	63 mm
Hrúbka ( S )	3 mm
Max. odporúčané trvalé zaťaženie (zavesenie) ( N_empf )	3 kN
Max. odporúčané trvalé zaťaženie (vzpera) ( N_empf )	3 kN
Koeficient statického trenia	0,13
Koeficient dynamického trenia	0,10
Dĺžka posunu	150 mm
Balenie	10 St.
GTIN (EAN-Code)	4048962527254
