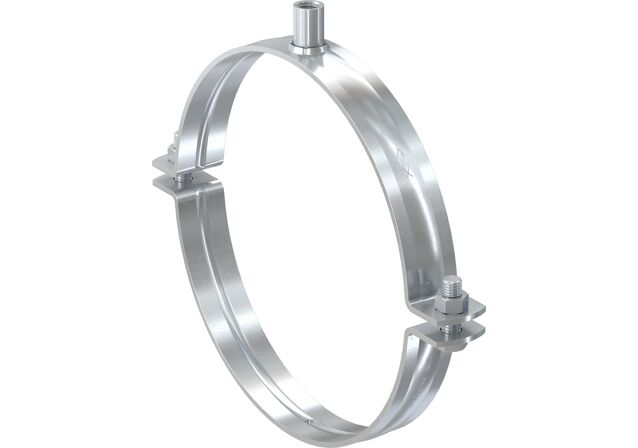

fischer objímka bez gumy pre tažké potrubia FRSMN 188 - 194 M12/M16

Name: fischer objímka bez gumy pre tažké potrubia FRSMN 188 - 194 M12/M16
Brand: fischer

Varianty produktov

Stiahnutie obrazových údajov

Hlavné funkcie

Schválenie FM a VdS
Dvojitá spojovacia matica pretlačená alebo celoplošne zvarená
Upínacie rozsahy od 15 do 521 mm

Dvojskrutková objímka bez zvukovej izolačnej vložky so schválením FM a VdS

Výhody

Schválenie FM a VdS.
FRSMN bez zvukovo izolačného vložky je ideálny pre priemyselné aplikácie a plastové potrubia.
Pripojovacie matice s kombinovaným závitom zabezpečujú flexibilitu na stavenisku.
Dvojšróbový dizajn umožňuje optimalizovanú prispôsobenie vonkajšiemu priemeru potrubia.
Ochrana pred stratou skrutiek zabezpečuje bezproblémovú inštaláciu.
Schválenie FM a VdS.
FRSMN bez zvukovo izolačného vložky je ideálny pre priemyselné aplikácie a plastové potrubia.
Pripojovacie matice s kombinovaným závitom zabezpečujú flexibilitu na stavenisku.
Dvojšróbový dizajn umožňuje optimalizovanú prispôsobenie vonkajšiemu priemeru potrubia.
Ochrana pred stratou skrutiek zabezpečuje bezproblémovú inštaláciu.

Fischer pevná trubková svorka FRSMN je dvojskrutková, pozinkovaná trubková svorka s dvojitou pripojovacou maticou a od DN 300 s pripojovacou maticou M16. Pripojovacie matice sú pretláčané alebo zvárané po celom obvode a poskytujú upevnenie trubky s najvyššou ohybovou pevnosťou. Dizajn s dvoma skrutkami umožňuje optimalizovanú prispôsobiteľnosť k vonkajšiemu priemeru trubky. To znamená, že trubky s vonkajším priemerom 15 - 521 mm môžu byť bezpečne upevnené s závitovými trubkami v interiéroch. Schválenie FM a VdS zaručuje objektívne testovanú bezpečnosť pre použitie v sprinklerových systémoch.

Vlastnosti

Materiál: oceľ DD11 (materiál č. 1.0332) podľa DIN EN 10111
Zinkovanie: elektro zinkované
Pripojovacia matica:
- prechodová matica M8/M10, M10/M12, M12/M16 bodovo zváraná;
- hexagonálne matice M16 SW24 a M20 SW30 polkruhové zvárané;
- hexagonálne matice M16 SW30 od priemeru 316-324 všestranne zvárané
Zaisťovacia skrutka: hexagonálna skrutka s flangom M6 SW10/PH3, M8 SW13/PH3; Od priemeru 133-140 hexagonálna skrutka 8.8 a matica M12 SW19, M15 SW24

Aplikácia

Upevnenie kovových alebo plastových rúr bez požiadavky na zvukovú izoláciu pomocou závitových tyčí alebo matíc, napríklad v priemyselných budovách.
Upevnenie potrubí sprinklerových systémov v súlade s normami FM a VdS zaručuje objektívne testovanú bezpečnosť pre použitie sprinklerových systémov.
Na použitie v suchých interiérových priestoroch.

Schválenia

PR466911
G 423026

Pripojovací závit ( A )	M12 / M16
Upínací rozsah ( D )	188 - 194 mm
Šírka ( B )	270 mm
Výška ( H )	229,5 mm
Šírka x hrúbka pásoviny ( b x s )	40 x 4,0 mm
Výška ( Z )	127 mm
Zatváracia skrutka	M12
Max. doporučené statické zaťaženie (osový ťah) ( N_empf. )	8 kN
Uťahovací moment ( T_inst )	10 N·m
Balenie	10 St.
GTIN (EAN-Code)	4048962503654
