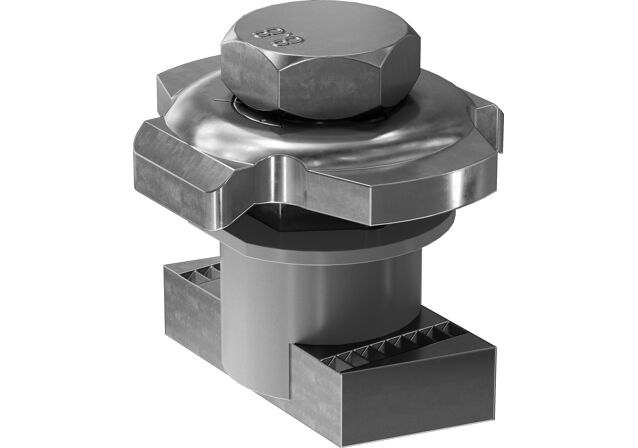

fischer prievlačná spojka PFCN 41 nerezová oceľ A4

Name: fischer prievlačná spojka PFCN 41 nerezová oceľ A4
Brand: fischer

Varianty produktov

Stiahnutie obrazových údajov

Hlavné funkcie

Rýchle spojenie prvkov systému FUS medzi sebou, napr. upevnenie úhelníka na lištu.
Jednoduché upevnenie prestrčením skrutky a otočením o 90°.
Materiál skrutky (nerezová oceľ A4) zabezpečuje dlhodobú životnosť a odolnosť proti korózii.
Vhodné do vonkajších a korozívne agresívnych prostredí.

Construction element - push-through connector PFCN.

Výhody

Pomocou prievlečného šróbu je možné na lišty najrýchlejšie upevniť ďalšie montážne prvky.
Jarný mechanizmus umožňuje v prievlečenom stave jednoduché umiestnenie prvku na požadované miesto v lište.
Matica prievlečného šróbu má zubovanie, vďaka ktorému má v lište FUS vyššiu stabilitu.
Aplikáciu otočením o 90° je možné vykonať na ktoromkoľvek mieste lišty.

fischer push-through konektor PFCN 41 slúži na rýchle a jednoduché pripojenie montážnych kanálov fischer FUS. Push-through konektor sa pripojí k kanálom pomocou vytvorených otvorov v konštrukčnom prvku a 90° rotácie. Pružinový efekt umožňuje presné nastavenie s kontaktným tlakom. Zúbky v PFCN zabezpečujú bezpečné uchytenie. Bezchybné upevnenie je umožnené nastavením pred tým, ako sa konštrukčný prvok pevne otočí na miesto. fischer push-through konektor PFCN je ponúkaný v univerzálnej veľkosti.

Vlastnosti

Materiál viečka: nerezová oceľ A4 (materiál č. 1.4401)
Materiál kĺzavej matice: nerezová oceľ A4 (materiál č. 1.4401)
Materiál šesťhrannej skrutky: nerezová oceľ A4 (materiál č. 1.4401)
Materiál plastových dielov: polypropylén

Závit ( A )	M10
Max. doporučené ťahové zaťaženie lišty FUS 1,5mm ( N_empf )	4 kN
Max. doporučené ťahové zaťaženie lišty FUS 2,0mm ( N_empf )	5 kN
Max. doporučené ťahové zaťaženie lišty FUS 2,5mm ( N_empf )	7 kN
Max. doporučené šmykové zaťaženie ( V_empf )	4 kN
Max. doporučené šmykové zaťaženie	4,5 kN
Max. doporučené šmykové zaťaženie	5 kN
Uťahovací moment pre skrutku pevnosti ≥ 8.8 ( T_inst )	40 N·m
Balenie	25 St.
GTIN (EAN-Code)	4048962443189
