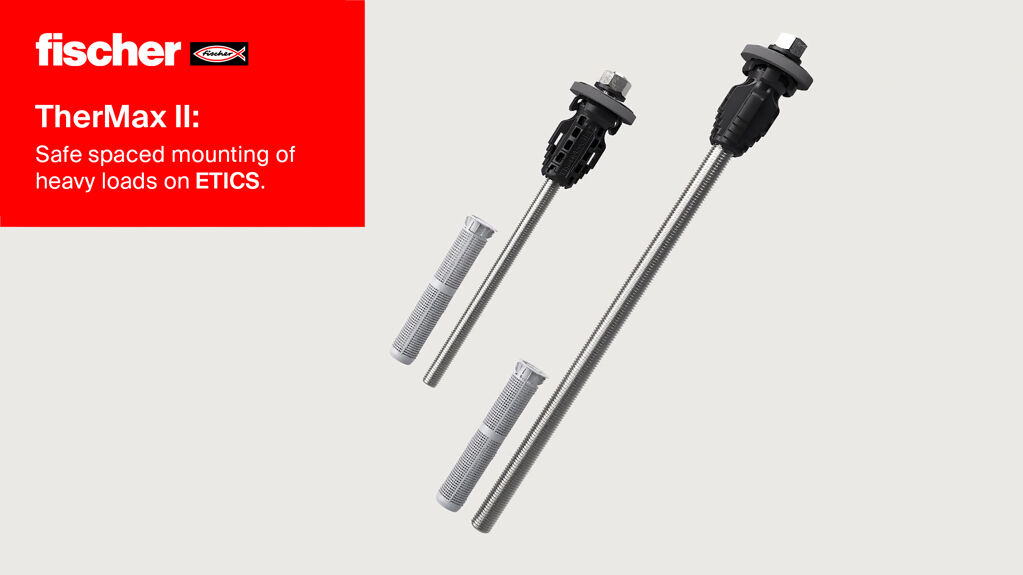

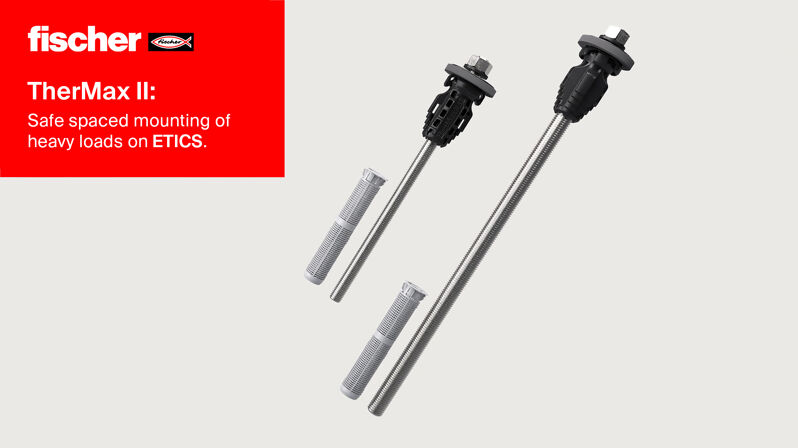

Inštalačný systém fischer TherMax II je riešením pre upevňovanie bez tepelných mostov na zateplených fasádach. Systém pozostáva zo špeciálnej závitovej tyče z pozinkovanej ocele s thermokužeľom vystuženým sklenenými vláknami, krycím golierom s tesniacim krúžkom z EPDM a závitového kolíka. Thermokužeľ na závitovej tyči preniká cez omietku do izolačného materiálu a prerušuje tepelný most. V kombinácii s rôznymi injektážnymi maltami fischer má TherMax II schválenie pre množstvo stavebných materiálov. Súčasťou štandardného dodania je kotevné sitko pre upovňovanie do dutinového tehlového muriva s úsporou chem. malty. Samostatný golier s tesniacim krúžkom z EPDM spolu so zaoblenou hlavou kužeľa kompenzuje šikmo navŕtané otvory. Tesniaci krúžok z EPDM chráni pred prenikaním vlhkosti a prudkým dažďom. TherMax II je vhodný na upevnenie ťažkých bremien, ako sú markízy, klimatizačné jednotky a satelitné antény, v betóne, pórobetóne a murive z plných aj dutinových tehál.
2 x TherMax II M16 x 380 2 x Sitko 20 x 130 1 x Bit 1 x Rezacia frézka 1 x Predlžovacia hadička na statický zmiešavač 1 x Manuál
Závitová tyč(
Ø x Dĺžka
)
M16 x 344 mm
Pripojovací závit(
A
)
M12
Celková dĺžka(
l
)
380 mm
Užitočná dĺžka(
e
)
64 - 300 mm
Uťahovací moment(
Tinst
)
20 N·m
Obsah
2 x TherMax II M16 x 380 2 x Sitko 20 x 130 1 x Bit 1 x Rezacia frézka 1 x Predlžovacia hadička na statický zmiešavač 1 x Manuál
Obal
Krabička
Balenie
2 St.
GTIN (EAN-Code)
4048962541663
Prezerané 5 z 5 variantov
Výhody / popis produktu
Výhody
Kónus proti prechodu tepla vyrobený zo sklolaminátu prerušuje tepelný most medzi upevňovacím prvkom a kotvou v murive.
Vďaka optimalizovanej geometrii kónusu je možné ľahko a presne vyrezať otvor do vonkajšej tepelnoizolačnej fasády. Vďaka tomu je montáž mimoriadne jednoduchá a zároveň sa zabráni poškodeniu izolačného materiálu a omietky.
Vďaka kĺbovému spoju medzi protimrazovým kužeľom a krycou čiapočkou je možné kompenzovať uhlové otvory až do 5°.
Na konci montáže sa na protimrazový kužeľ nasadí elastický tesniaci krúžok z EPDM. Tým sa zabezpečí, že tesnenie nebude počas inštalácie poškodené omietkou, a zaručí sa 100 % funkčnosť a odolnosť proti prudkému dažďu. Dodatočné utesnenie prstencovej medzery elastickým tesniacim a lepiacim prostriedkom nie je potrebné.
S jediným TherMax II je možné pokryť hrúbky izolácie od 60 do 300 mm v betóne a až 250 mm v perforovaných stavebných materiáloch. Závitová tyč sa na mieste inštalácie skráti na príslušnú hrúbku izolácie.
Systém inštalácie s odstupom je schválený v kombinácii s širokou škálou injekčných malty pre vysoké zaťaženie v širokej škále stavebných materiálov.
Kónus proti chladu a závitový čap je možné dodatočne nastaviť bez nákladného špeciálneho náradia, aby sa zabezpečilo presné vyrovnanie. To ponúka maximálnu flexibilitu a je tiež zahrnuté v schválení.
Časti systému TherMax II, ktoré ležia mimo izolácie, sú vyrobené z nehrdzavejúcej ocele.undefined
Žiadosť a schválenie
Aplikácia
Na tepelne izolované upevnenie:
Markízy
Strešné prístrešky
Zábradlia francúzskych balkónov
Klimatizačné jednotky
Satelitné antény
Stavebné materiály
Schválené pre:
Betón – trhlinový aj beztrhlinový
Priečne dierovaná tehla
Duté tvárnice z ľahčeného betónu
Dutinová vápenopiesková tehla
Plná vápenopiesková tehla
Plná pálená tehla
Pórobetón
Podrobné informácie o stavebných materiáloch nájdete v schválení. Ďalšie dokumenty nájdete v časti https://www.fischer.de/sdb.
Schválenia
2025-01-0118-K1
Montážny návod
Princíp funkcie / montáž
Produkt TherMax II je vhodný na predsadenú montáž.
Samorezný thermokužeľ vystužený sklenými vláknami si pri inštalácii sám prerazí cestu cez omietku do izolácie.
Thermokužeľ využíva tepelnú bariéru na minimalizáciu prechodu tepla.
V prípade odolnej omietky (napr. hrubá cementová omietka) sa odporúča použiť priloženú frézovaciu čepeľ TherMax II na prerezanie omietky.
Šikmo navŕtané otvory s uhlom až 5° sa môžu vyrovnať pomocou oddeliteľného krycieho goliera s tesniacim krúžkom v kombinácii so zaoblenou hlavou thermokužeľa.
Elastický tesniaci krúžok z EPDM je voľne umiestnený na krycom goliery a poskytuje tak trvalú ochranu proti vlhkosti a prudkému dažďu.
Thermokužeľ a závitový kolík je možné dodatočne nastaviť.
